В данной статье объясняется как заправить картридж HP №178. Эти картриджи применяются для принтеров HP серий:
PhotoSmart D5400/D7500
PhotoSmart AiO C5300/C6300
PhotoSmart Pro B8550
HP Officejet Pro 7000
НР Photosmart B8553/С5383/С6383/D5463/B109/B110/С410
HP Photosmart plus B209/B210
Photosmart premium С309/С310
Для заправки оригинального картриджа HP №178 используются чернила марки РДМ НР

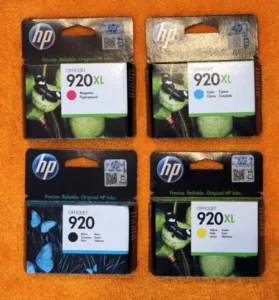

Картриджи HP № 178, HP №920 по сути представляют собой не что иное как емкости для хранения чернил (чернильницы) и предназначены в основном для хранения и транспортировки чернил, весь же главный печатающий элемент находится непосредственно в самом принтере — печатающая головка, именно она засыхает, и именно её функции придется восстанавливать, чему может предшествовать длительный процесс очистки и промывки специальной промывочной жидкостью и все это из-за несвоевременной заправки картриджей чернилами.
Конструктивно пластмассовый корпус оригинального картриджа внутри разделен перегородкой на два отсека (см. Рис 1).
Один отсек заполнен губчатым адсорбирующим материалом и имеет сообщение с выходным отверстием. На верхней крышке этого отсека находится воздушное отверстие и вентиляционный канал, конструктивно выполненный в форме лабиринта. Во втором отсеке не содержится адсорбер, на верхней крышке отсека находится заводское заправочное отверстие, под наклейкой оно закрыто впрессованным пластмассовым шариком, именно через отверстие изначально на заводе-изготовителе был заправлен данный картридж. Внутренняя перегородка в картридже не имеет каналов в нижней части картриджа, поэтому отсеки не сообщаются друг с другом (Рис. 2). Главной задачей при заправке данной модели картриджей является заполнение чернилами адсорбирующего наполнителя, естественно в пределах разумных норм.
Нижеприведенная инструкция дает описание 2-х вариантов заправки отсека содержащего адсорбер:
Первый вариант — через воздушное отверстие картриджа.
Второй вариант — через выходное отверстие картриджа.
Не рекомендуется вносить какие-либо конструктивные изменения в корпус картриджа, в частности прокалывания, сверления новых отверстий для заправки и т.д.
Вариант 1
1. Картридж должен быть установлен в вертикальном положении. Под выходное отверстие картриджа рекомендуется подложить несколько бумажных салфеток (Рис. 3).
2. Не нарушая целостность наклейки, найдите месторасположение воздушного отверстия на верхней части картриджа (показано на Рис. 3 красной меткой) и проткните наклейку над этим отверстием острой иглой или шилом.
3. Наполните шприц на 3-4 мл соответствующих цвету картриджа чернил, установите иглу шприца внутрь картриджа примерно на пол сантиметра и медленно вводите чернила из шприца до тех пор, пока на салфетке под выходным отверстием не появятся первые капли чернил (Рис.4), после этого остановить заправку.
4.Только после того, как все излишки чернил в виде капель останутся на салфетке, произведите установку картриджа в принтер.
5. Картриджи с чернилами других цветов заправляются аналогичным образом.
6. После заправки всех картриджей и установки их в принтер, рекомендуется провести сеанс прочистки печатающей головки принтера через компьютер (Рис. 5) далее «Печать страницы диагностики, и печать контрольного тест-листа.
Вариант 2
1. Переворачиваем картридж вверх выходным отверстием
2. Набираем в шприц чернила соответствующего цвета и, не задевая иглой адсорбера, капаем в выходное отверстие до тех пор, пока чернила не перестанут впитываться
3. После того, как адсорбер стал блестеть от не впитанных чернил, переворачиваем картридж на бумажную салфетку, свернутую в несколько слоев
4. Когда излишки чернил исчезнут, картридж готов к работе
5. Аналогично заправьте остальные картриджи и установите их в принтер
После заправки всех картриджей и установки их в принтер, рекомендуется провести сеанс прочистки печатающей головки принтера через компьютер (Рис. 5) далее «Печать страницы диагностики, и печать контрольного тест-листа».
